SB-3C3A電工原理輔助實驗箱(交流異步電機控制箱）

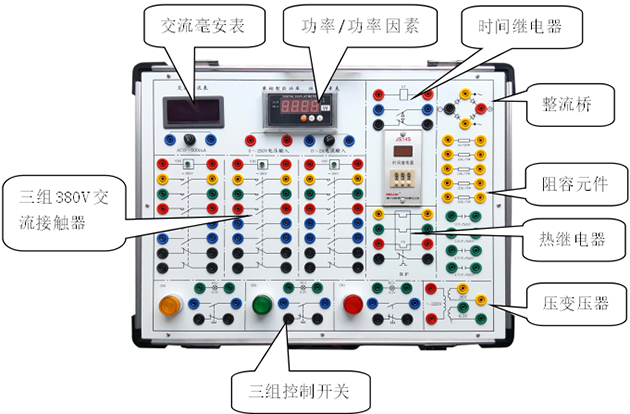

電工原理輔助箱參考圖
一、電工原理輔助箱技術指標
1、380V交流接觸器3只，時間繼電器1只，熱繼電器1只。
2、控制開關（模擬啟動、停止、急停）3只。
3、中功率整流橋1組。
4、制動電阻10Ω/25W 1只。
5、功率電阻10KΩ/3W、20K/3W、30K/3W各1只。
6、1µF/500V、2.2uf/500V、4.7µF/500V各1個。
7、0～500mA數字交流毫安表1只，數字式三相功率、功率因素表1只。
8、雙繞組變壓器1只：220V/26V/6.3V
9、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×150mm。
