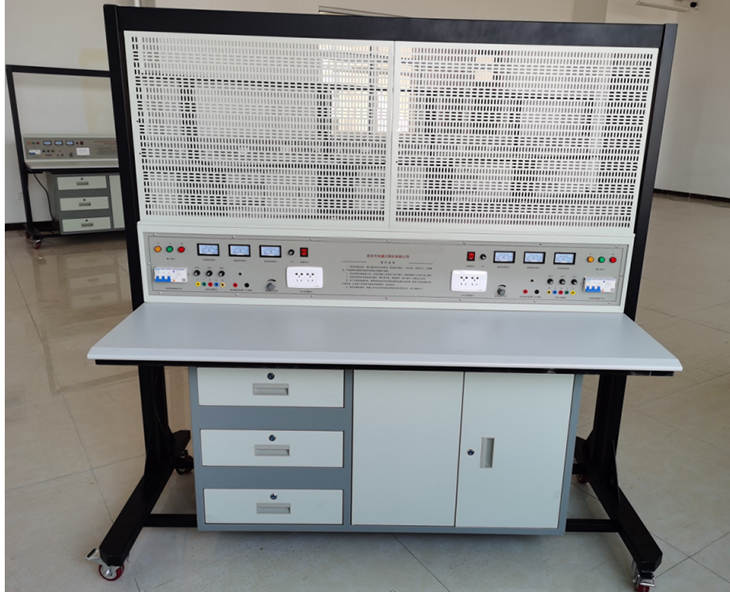

電工實訓裝置、電工基礎實訓設備
電工實訓裝置、電工基礎實訓設備是培養學生電子焊接技術和電工基礎技術。培養學生在電氣安裝和調試，電子產品安裝與調試的技能。能開設交流接觸器與直流接觸器的拆裝、熱繼電器與時間繼電器的拆裝、電動機單向運轉控制電路安裝、電動機正反轉控制電路安裝、電動機降壓啟動控制線路安裝、電動機行程控制線路安裝、電動機反接制動控制電路安裝等實訓項目，可滿足電氣自動化技術、機電一體化技術、汽車電子技術、機電設備維修與管理、生產過程自動化技術、電子信息工程技術等專業開設的《電工實訓》、《電氣控制器件安裝與調試》、《機床控制電路維護》等項目課程教學。
電工實訓裝置是機電一體化、電氣自動化等專業的一門獨立實踐課，學生在學習電路、電工電子技術、電機與電氣控制等技術課程后的重要實踐環節，教學內容著重于實踐，加深對理論知識的認識，拓寬學生的視野，培養學生的基本技能、實驗?zāi)芰妥詫W(xué)能力，為后續理論課程和實驗課程打下良好基礎。
電工實訓設備是培養學生能掌握電工的基本操作技能，并盡可能達到熟練程度，有獨立分析問題和解決一般技術問題的能力，通過實際操作，使學生掌握電工基本操作技能。
1、知識與能力
能夠掌握維修電工中常用的儀器、儀表、工具的使用；能熟練掌握高級維修電工中電動機的控制線路，并能獨立安裝與檢修。
2、過程與方法
采用循序漸進的方法進行，使得學生逐步掌握實習內容，先理論，后用實踐來驗證理論，課程結束時需理論與實操考核通過。
一、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz；
2、溫度：-10～40，相對濕度＜85%（25）；
3、裝置容量：＜1.0KVA；
4、重量：200Kg；
5、單面二組網板，2個獨立模塊，能同時滿足2個用戶互不干涉實驗。
二、功能特點：
1、電氣控制線路元器件都裝在網孔板上，易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備雙面四組相互獨立的電源，互不干擾，即可以四個學生同時進行實訓。
4、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、配備參數：（一臺2組）
1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓0-30V，最大電流1.5A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。
四、配套軟件：
6、電工基本技能仿真軟件（以下軟件終生授權給項目學校，提供終生免費升級，不限制項目學校同時使用人數）
1）電子仿真
（1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術。
（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真。
（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真。
（1）綜合技能實訓
①調光臺燈電路的連線組裝仿真、測試、排故
②數字時鐘電路的連線組裝仿真、測試、排故
③放大電路的連線組裝仿真、測試、排故
④收音機電路的連線組裝仿真、測試、排故
⑤穩壓電源電路的連線組裝仿真、測試、排故
⑥聲光報警電路的連線組裝仿真、測試、排故。
2）電氣仿真
（1）電工基本常識與操作：
①安全用電常識：觸電方式；防護措施；接地接零；急救措施；
②常用電工工具：通用工具；線路工具；設備工具；
③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復；
④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程；
（2）電工儀表
①萬用表：外形仿真，結構仿真，面板仿真，使用仿真；
②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；
③鉗形電流表：外形仿真，原理仿真，使用仿真；
④兆歐表：外形仿真，原理仿真，使用仿真；
⑤直流電橋：外形仿真，使用仿真；
⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；
（3）照明電路安裝
①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；
②兩地控制線路：器材仿真，電路仿真連線仿真；
（4）電機與變壓器
①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；
②單相異步電動機：外形仿真，結構仿真，裝配仿真；
③伺服電動機：外形仿真，結構仿真，原理仿真；
④步進電動機：外形仿真，原理仿真；
⑤直流電動機：外形仿真，結構仿真，裝配仿真；
⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；
（5）低壓電器
①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；
②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；
③常用閘刀開關：外形仿真，結構仿真；
④低壓斷路器：外形仿真，結構仿真，原理仿真；
⑤熔斷器：外形仿真，結構仿真；
⑥啟動器：外形仿真；
⑦主令電器：外形仿真，結構仿真；
（6）電動機控制仿真
①接線仿真：
01.具有過載保護的三相電動機正轉控制接線仿真、
02.雙重互鎖的三相電動機正反轉控制接線仿真、
03.三相電動機接觸器星形、三角形控制接線仿真、
04.三相電動機時間繼電器接線仿真、
05.三相電動機機械制動控制電路仿真；
②電路仿真：
01.三相電動機具有過載保護的正轉控制仿真、
02.三相電動機雙重互鎖的正反轉控制仿真、
03.生產機械行程控制電路仿真、
04.三相電動機自耦降壓起動仿真、
05.三相電動機接觸器星形、三角形控制仿真、
06.時間繼電器仿真、
07.三相電動機機械制動控制電路仿真、
08.電動機反接制動控制電路仿真、
09.有變壓器全波整流能耗制動控制電路仿真、
10.接觸器控制的雙速電動機調速電路仿真、
11.利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真；
③排故仿真：
01.具有過載保護的正轉控制排故、
02.雙重互鎖的正反轉控制排故、
03.生產機械行程控制電路排故、
04.自耦降壓起動排故、
05.接觸器星形、三角形控制排故、
06.時間繼電器排故、
07.三相電動機機械制動控制電路排故、
08.電動機反接制動控制電路排故、
09.有變壓器全波整流能耗制動控制電路排故、
10.接觸器控制的雙速電動機調速電路排故；
（4）電工識圖；
3）在線學習培訓
（1）在線學習系統，提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓；
（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題；
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；
（4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論；
4）液壓傳動原理的動態演示并不少于18種動態演示；
5）傳感器仿真
（1）溫度變送傳感器仿真
（2）液位傳感器仿真
（3）流量傳感器仿真；
6）氣動回路仿真演示：28回路的仿真，14路"考考你！"典型氣路設備故障。
7、學生實訓技能評分系統軟件（本軟件終生授權給項目學校，提供終生免費升級，不限制項目學校同時使用人數）
能進行維修電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會相應的并提供專業級的解題思路。
四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
六、關鍵配件的型號規格與數量：
1、單相電度表：DD862-2，4個；
2、單相閘刀開關：HK8,4個；
3、拉線開關：4A/250V，4；
4、平燈頭：6A/250V，8個；
5、園形插座：T3-10，4個；
6、電流互感器：LQG-0.5，4個；
7、聲控開關：118-B30，4個；
8、低壓斷路器：DZ108-20/10，4個；
9、螺旋式保險盒：RL1-15/3A、12個；
10、直插式保險盒：RT14-20/2A，8個；
11、交流接觸器：CJX2-0910，12個；
12、熱繼電器：R16B-20/3，4個；
13、通電延時時間繼電器：ST3PA-B/380V（0-60S），4個；
14、時間繼電器：PF-083A，4個；
15、三相鼠籠異步電動機：380V/Y/△180W，5個
