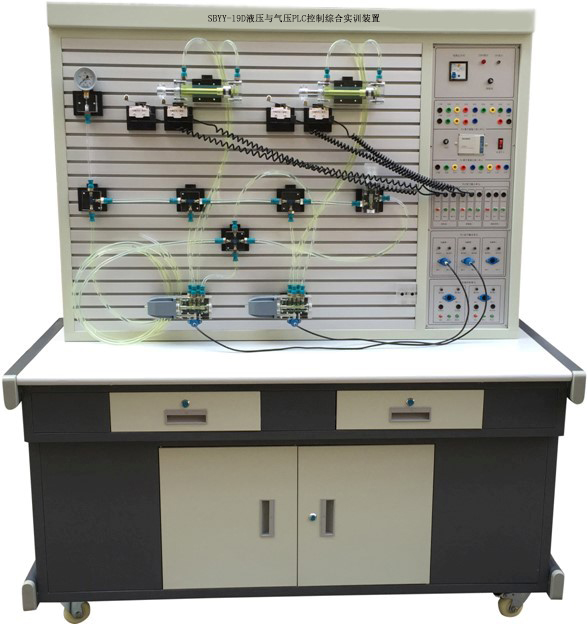

SBYY-19D液壓與氣壓PLC控制綜合實訓裝置
液壓與氣壓PLC控制綜合實訓裝置通過實驗實訓，讓學生很好地理解和掌握液壓件的結構、形狀、作用和工作原理方面的知識，理論結合實際，提高動手能力，為將來從事與機械相關的設計、制造、維修等工作打下良好的基礎。透明液壓傳動PLC控制實訓裝置是根據高等院校機電一體化教學大綱要求，在上海碩博公司透明液壓傳動演示系統的基礎上廣泛征求專家、教授與老師的意見，采用了開放型綜合實驗臺結構,經不斷創新改進研制而成的，是目前液電控制最理想的實驗室設備、即可用于初學者的學習實驗實訓，也可用于職工的技能培訓；可以加強學員深入掌握專業知識，提高解決實際問題能力、廣泛用于學校、部隊、軍事、院校、機械、汽車、船舶、醫療、航空、鋼鐵、化工、電力、石油、機械工程等各個領域。
一、主要技術參數
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機
12輸入 8輸出（繼電器輸出方式）
4、液壓實訓油泵電機功率：250W 配有專用的穩壓直流電機調速器調速范圍：0－1700r/min
5、實訓工作時離液壓實訓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC24V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1750mm
二、主要特點
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊，在線調試、監控
24、PLC控制的液壓基本回路實訓（優化控制）
四、液壓與氣壓PLC控制綜合實訓裝置配置清單
|
序號 |
分 類 |
元 件 名 稱 |
數量 |
|
1 |
泵站 |
拖動直流電機 |
1 |
|
專用直流電源及調速控制電路 |
1 |
||
|
高精度數字轉速表 |
1 |
||
|
壓力表 |
1 |
||
|
齒輪油泵 |
1 |
||
|
油箱 |
1 |
||
|
溢流閥 |
1 |
||
|
傳感器 |
1 |
||
|
濾油器及溫度液位計 |
1 |
||
|
2 |
組合透明元件 |
雙作用油缸（帶行程撞塊）(含封閉自鎖快速接頭) |
2 |
|
彈簧回位油缸(含封閉自鎖快速接頭) |
1 |
||
|
增壓油缸(含封閉自鎖快速接頭) |
1 |
||
|
輔助油箱(含封閉自鎖快速接頭) |
1 |
||
|
單向閥(含封閉自鎖快速接頭) |
2 |
||
|
液控單向閥(含封閉自鎖快速接頭) |
2 |
||
|
溢流閥（直動式）(含封閉自鎖快速接頭) |
2 |
||
|
節流閥（直動式）(含封閉自鎖快速接頭) |
1 |
||
|
調速閥(含封閉自鎖快速接頭) |
2 |
||
|
順序閥(含封閉自鎖快速接頭) |
1 |
||
|
減壓閥(含封閉自鎖快速接頭) |
1 |
||
|
二位二通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
二位四通電磁換向閥(含封閉自鎖快速接頭) |
2 |
||
|
“O”型三位四通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
“H”型三位四通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
“M”型三位四通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
二位四通行程換向閥(含封閉自鎖快速接頭) |
1 |
||
|
三位五通手動換向閥(含封閉自鎖快速接頭) |
1 |
||
|
壓力繼電器(含封閉自鎖快速接頭) |
1 |
||
|
壓力表(含封閉自鎖快速接頭) |
2 |
||
|
微動行程開關（常開、常閉） |
4 |
||
|
三通(含封閉自鎖快速接頭) |
6 |
||
|
四通(含封閉自鎖快速接頭) |
3 |
||
|
3 |
附件 |
毛巾 |
2條 |
|
油盤 |
1個 |
||
|
透明液壓皮管 φ8 |
5米 |
||
|
專用液壓油 |
1壺 |
||
|
4 |
電器配件 |
電磁閥通用連接線 |
3條 |
|
壓力繼電器插頭線 |
1條 |
||
|
電源線 |
1條 |
||
|
編程電纜（西門子） |
1條 |
||
|
5 |
工具盒 |
螺絲刀6×100（一字、十字） |
各1把 |
|
剪刀 |
1把 |
||
|
活動板手 |
1把 |
||
|
尖嘴鉗 |
1把 |
||
|
內六角扳手M5 |
1把 |
||
|
內六角扳手M6 |
1把 |
||
|
內卡簧鉗 |
1把 |
||
|
外卡簧鉗 |
1把 |
||
|
快速接頭鏈接線(含封閉自鎖快速接頭) |
30條 |
||
|
快速油接頭 |
5只 |
||
|
各種密封圈 |
若干 |
||
|
6 |
資料 |
透明液壓PLC控制實訓裝置使用說明書 |
1冊 |
|
7 |
軟件 |
液壓氣動仿真軟件 |
1套 |
|
