SBPLX-01B網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏）
一、概述
網絡型PLC可編程控制器綜合實訓裝置，PLC+變頻+電氣控制+觸摸屏裝置是根據《中華人民共和國教育行業標準--電工電子類實訓基地儀器設備配備標準》，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。
網絡型PLC可編程控制器綜合實訓實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

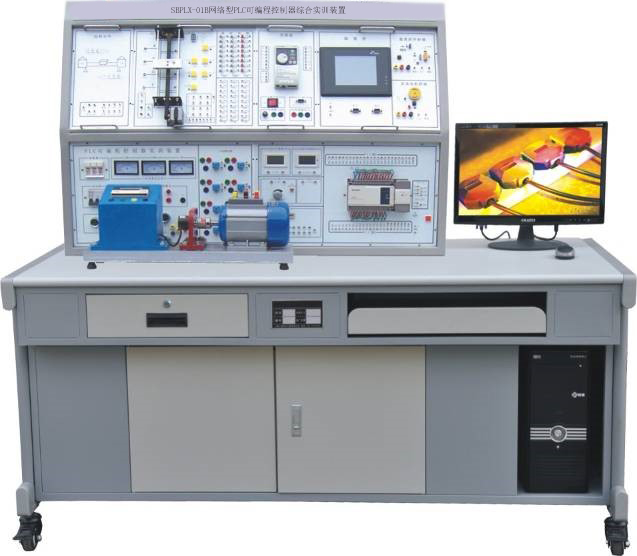

參考圖
二、PLC+變頻+電氣控制+觸摸屏實訓裝置特點
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
3．采用西門子S7-300系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
4．采用ABB ACS880-01-04A0-3變頻器，功能廣泛，動態響應高，驅動性能高。
5. 采用工業及7寸觸摸屏，兼容性強，畫面編輯功能強，圖庫豐富，滿足日常教學需求和工業控制要求。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、PLC+變頻+電氣控制+觸摸屏實訓裝置的基本配置及功能
PLC+變頻+電氣控制+觸摸屏實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
二、PLC實訓模塊
1.郵件分揀機模塊
2.四層電梯控制模塊
3.基礎輸入/輸出實驗?zāi)K
4.中間繼電器實驗?zāi)K
5.電鍍系統
6.自動洗衣機模塊
7.七段數碼顯示模塊
8.加工中心刀具庫模塊
9.步進電動機控制模塊
10.自動沖壓系統
11.倉庫運料小車系統
12.實物步進電機控制模塊
13.溫度控制模塊
14.直流電機控制模塊
15.自控成型機模塊
16.機械手控制模塊
3）PLC可編程控制器操作桌。
4）工控組態軟件1套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
5）PLC可編程控制器西門子s7-300系列 cpu 315-2DP。
（二）頻率調速部分：配備ABB ACS880-01-04A0-3系列1.5KW變頻器及相關接口附件。
（三）電機導軌及光電編碼器1套。
（四）三相異步電動機180W 1臺。
（五）計算機：CPU十代i7，內存16G，雙硬盤1T+256G，獨顯，21.5英寸屏幕，鍵鼠套裝。
（六）仿真教學軟件：
1）單片機、plc可編程設計與控制虛擬仿真軟件：本軟件可通過軟件內置PLC程序編程界面編程并可寫入虛擬PLC中控制3D仿真模型。可模擬輸送帶啟停及正反轉、不同尺寸物料雙通道分揀、物料供給控制、物料檢測、物料加工、機械控制、交通信號燈控制、不同尺寸物料三通道分揀、升降機控制、不同尺寸物料經傳輸帶正反轉輸送至不同倉庫、次品分揀、自動門控制、舞臺升降與幕布控制等不少于20個3D仿真模型。軟件還可監控虛擬PLC輸入/輸出狀態，當部件卡住時可使用復位功能復位。軟件具有分步式教學功能，從易到難教學。
2）教師教學設計系統：本系統為apk的格式，可在PC端使用，也可在移動端使用，本系統即可手動設置故障也能自動設置故障，本系統通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本系統內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本系統通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。
3）三用表仿真軟件：本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。可以通過本軟件學習多用表的正確使用方法。
（七）觸摸屏：MCGS/7062Ti。
（八）透明電機演示模型：透明直流電動機1臺，透明三相交流電動機1臺，透明三相異步電動機1臺。
4.實驗項目
（一）PLC部分實驗
1）與、或、非邏輯功能測試
2）跳轉、分支功能訓練
3）數據處理功能訓練
4）LED數碼官顯示PLC自動控制
5）溫度自動控制
6）電機的自動控制
7）自動洗衣機控制系統模擬訓練
8）四層電梯的PLC自動控制
9）定時器、計數器功能測試
10）移位寄存器測試
11）微分、位操作測試
12）步進電機的PLC控制
13）自動成型訓練
14）郵件自動分揀
15）電鍍過程控制
16）加工中心刀具庫實訓
17）倉庫運料小車模擬控制實訓
18）機械手控制實訓
19）自動沖壓模擬實訓
20）三相鼠籠式異步電動機點動控制和自鎖控制(實物)
21）三相鼠籠式異步電動機聯動正反轉控制(實物)
22）三相鼠籠式異步電動機帶延時正反轉控制(實物)
23）三相鼠籠式異步電動機Y/△轉換起動控制(實物)
24）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗。
25）針對實驗項目的具體要求，可自行編輯組態棒圖進行實驗。
（二）PLC、變頻調速及觸摸屏綜合部分
1）變頻器功能參數設置與操作
2）變頻器報警與保護功能
3）外部端子點動控制
4）變頻器控制電機正反轉
5）多段速度選擇變頻調速
6）變頻器無級調速
7）瞬時停電啟動控制
8）PID變頻調速控制
9）PLC控制變頻器外部端子的電機正反轉
10）PLC控制變頻器外部端子的電機運行時間控制
11）基于PLC數字量控制方式的多段調速
12）基于PLC數字量控制變頻開環調速
13）基于PLC通信方式的的變頻器開環調速
14）變頻器恒壓供水系統的模擬
15）基于觸摸屏控制方式的基本指令編程練習
16）基于觸摸屏控制方式的LED控制
17）PLC、觸摸屏與變頻器通信控制
5.PLC+變頻+電氣控制+觸摸屏實訓平臺配置清單
|
名稱 |
型號 |
數量 |
單位 |
|
PLC主機 |
西門子CPU315-2DP+SM321+SM322+SM3334 |
1 |
臺 |
|
通訊電纜 |
PC/MPI |
1 |
條 |
|
PLC實訓掛箱 |
郵件分揀機模塊 |
1 |
塊 |
|
四層電梯控制模塊 |
1 |
塊 |
|
|
基礎輸入/輸出實驗?zāi)K |
1 |
塊 |
|
|
中間繼電器實驗?zāi)K |
1 |
塊 |
|
|
電鍍系統 |
1 |
塊 |
|
|
自動洗衣機模塊 |
1 |
塊 |
|
|
七段數碼顯示模塊 |
1 |
塊 |
|
|
加工中心刀具庫模塊 |
1 |
塊 |
|
|
步進電動機控制模塊 |
1 |
塊 |
|
|
自動沖壓系統 |
1 |
塊 |
|
|
倉庫運料小車系統 |
1 |
塊 |
|
|
實物步進電機控制模塊 |
1 |
塊 |
|
|
溫度控制模塊 |
1 |
塊 |
|
|
直流電機控制模塊 |
1 |
塊 |
|
|
自控成型機模塊 |
1 |
塊 |
|
|
機械手控制模塊 |
1 |
塊 |
|
|
觸摸屏 |
MCGS/7062Ti |
1 |
塊 |
|
變頻器 |
變頻器實驗掛箱（ABB ACS880-01-04A0-3） |
1 |
塊 |
|
網孔板及元件 |
電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3只、時 間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。 |
1 |
套 |
|
電機導軌 |
220V/ 180W三相電機含編碼器 |
1 |
臺 |
|
380V/180W三相電機 |
1 |
臺 |
|
|
透明電動機演示模型 |
透明直流電動機 |
1 |
臺 |
|
透明三相交流電動機 |
1 |
臺 |
|
|
透明三相異步電動機 |
1 |
臺 |
|
|
計算機 |
HP Intel COREi9，內存32G，雙硬盤1T+1TSSD，8G獨顯，21.5英寸屏幕，鍵鼠套裝，外置移動2TB SSD。 |
1 |
臺 |
|
軟件 |
仿真教學軟件 |
套 |
|
|
工控組態軟件 |
|||
|
演示板原程序及編程軟件 |
|||
|
實訓桌 |
實訓桌及實驗屏 |
1 |
套 |
|
說明書 |
PLC實驗指導手冊 |
1 |
冊 |
|
連接線 |
紅色100CM Φ2 |
40 |
條 |
|
黑色100CM Φ2 |
2 |
條 |
|
|
疊插式安全護套線 |
20 |
條 |
|
