SBPLC-02FPLC可編程控制器實驗裝置
一、概述
PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品，產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。

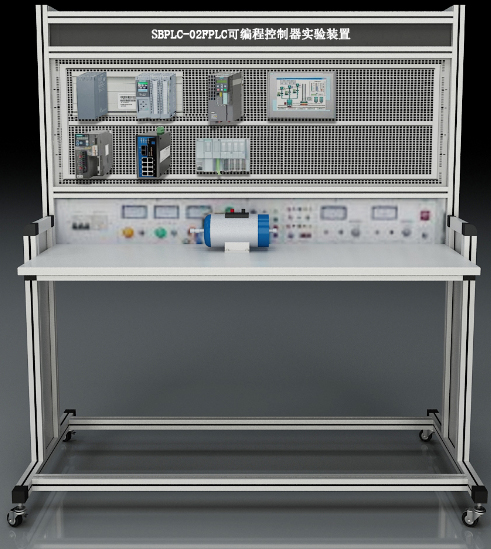

參考圖
二、系統構成
1、PLC可編程控制器實驗臺（演示屏與控制箱構成）
2、PLC可編程控制器實驗演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、電腦或手持編程器（用戶自備或代購）
三、PLC可編程控制器實驗臺控制箱技術指標
1、電源
1.1電源輸入:工作電壓380V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流380V工作電壓有三只高精度電壓表指示
，通過啟停按鈕控制三相交流電壓輸出。
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組:
直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組:
0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源。
F組:單相市電輸出，供用戶自備儀器使用。
四、PLC可編程控制器主要結構配置
1.工業觸摸屏：威倫通，型號：TK8071IP，屏幕≥7寸；
2.通訊線：帶屏蔽，
滿足所有相關設備在2平方米場地內連線長度要求；
3.CC-Link主站通信模塊：三菱，型號：FX5U-CCL-MS，實現CC-Link通信；
4.三相變頻電機：精研，型號：F370Y38L10H，三相，功率≥400W，用于傳動；
5.從站CC-Link輸入開關量模塊：三菱，型號：AJ65SBTB1-8D，規格≥8點；
6.從站CC-Link輸出開關量模塊：三菱，型號：AJ65SBTB1-8T，規格≥8點；
7.變頻器：三菱，型號：FR-E740-0.4K-CHT，功率≥400W，單相電源輸入；
8.脈沖伺服及伺服電機：三菱，型號：MR-JE-20A、HG-KN23W1-S100，驅動功率≥100W；
9.主站PLC：三菱，型號：Fx5U-32MT/ES-A，輸入≥16點，輸出（晶體管型）≥16點，1個串行通信口，≥1路AD，≥1路DA。
五、實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
六、實驗項目
1.PLC的基礎邏輯編程
2、PLC的硬件接線
3、PLC的遠程I/O控制
4、PLC與變頻器的控制
5、PLC與伺服電機的控制
6、變頻器的參數設置
7、變頻器的外部端子控制
8、變頻器的模擬量控制
9、伺服電機的參數控制
10、伺服電機的外部端子控制
11、伺服電機的模擬量控制
12.觸摸屏的基本邏輯指令編輯
13.觸摸屏畫面編輯
14.觸摸屏通訊設置
15.觸摸屏與PLC通訊
16.觸摸屏、PLC、變頻器通訊
17.觸摸屏、PLC、伺服電機通訊
七、配置清單
|
