SB-PLC2可編程控制實驗裝置
一、概述
PLC可編程控制器實驗裝置結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。

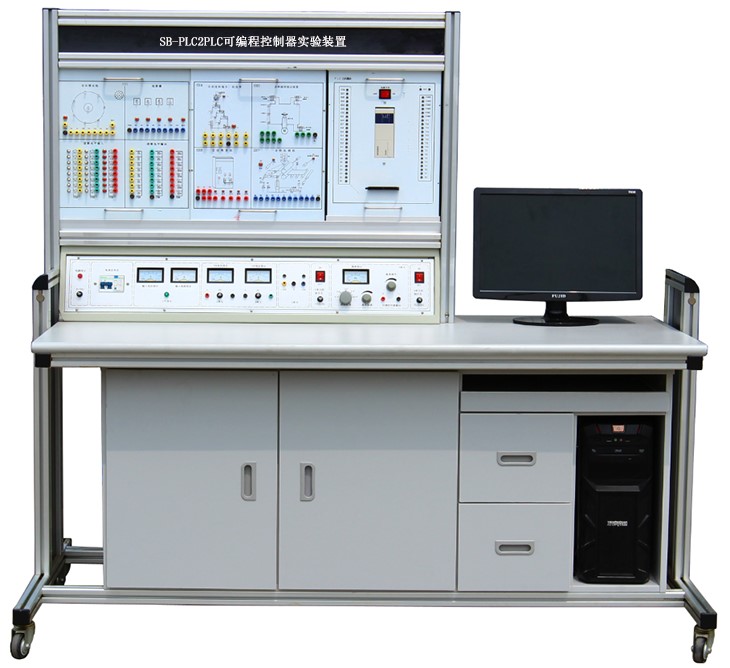

參考圖片不含電腦
二、系統構成
1、PLC可編程實驗屏
2、PLC可編程控制器操作桌
3、PLC實驗?zāi)K
4、編程應用軟件
5、PLC及轉接通訊電纜
6、電腦（用戶自備或代購）
三、PLC可編程控制器實驗臺
（一）功能、特點
1）實驗臺包括
A．直流電壓：0～10V可調輸出；直流電流：0～20mA；
B．～220V通過安全插座輸出
C．+24V/1A直流穩壓電源輸出
D. +5V/5A直流穩壓電源輸出
2）PLC主機及實驗?zāi)K的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗，輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺本身帶有24V/2A的電源�？梢灾苯佑糜谳敵鲐�(fù)載或與演示裝置接口或與其它對應裝置相連。
4）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
5）可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。
6）PLC主機配置
（1）配置三菱FX3U-48MR主機，集成數字量I/O（24路數字量輸入24路數字量輸出）RS-422通信口、SC-11通信編程電纜。
（二）實驗項目
1)PLC基本技能實訓
1.PLC認知實訓
2.PLC仿真實訓
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．與、或、非邏輯功能實驗
8．定時器、計數器功能實驗
2)PLC模擬控制應用實訓
1.搶答器控制（優先級、數值運算，具有聲效功能）
2.天塔之光控制（閃爍、發射、流水型）
3.音樂噴泉控制（具有聲效功能）
4.十字路口交通燈控制
5.水塔水位控制
6.自動送料裝車系統控制
7.四節傳送帶控制
8.裝配流水線控制
9.多種液體混合裝置控制
10.自控成型機控制
11.全自動洗衣機控制（具有聲效功能）
12.自控軋鋼機控制
13.郵件分揀機控制
14.自動售貨機控制
15.機械手控制
16.四層電梯控制
17.加工中心刀具控制
18.步進電機PLC控制
（三）技術參數
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流 ≥2A，電流具有過載保護
◆外形尺寸：160×70×150 cm3
四、PLC可編程控制器實驗裝置
1、該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型
LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
2、PLC實訓模塊
|
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
SX1 |
搶答器/音樂噴泉/基礎實驗 |
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法�；A(chǔ)實驗提供復位型按鈕8個、紐子開關16個、LED指示燈24個。 |
|
2 |
SX2 |
裝配流水線/十字路口交通燈 |
通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
|
3 |
SX3 |
水塔水位/天塔之光 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
4 |
SX4 |
自動送料裝車/四節傳送帶 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
|
5 |
SX5 |
多種液體混合裝置 |
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
|
6 |
SX6 |
自動售貨機 |
通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
|
7 |
SX7 |
自控軋鋼機/郵件分揀機 |
通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
|
8 |
SX8 |
機械手控制/自控成型機 |
通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
9 |
SX9 |
加工中心刀具 |
通過對加工中心中 “刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
10 |
SX12 |
自動洗衣機 |
通過對洗衣機進出水時間、洗滌流程掌握多點PLC控制系統的綜合應用能力。 |
3)、電腦（用戶自備或代購）
五、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1. |
電源、信號源、儀器控制屏 |
臺 |
1 |
|
|
|
2. |
實訓考核桌 |
張 |
1 |
|
|
|
3. |
PLC實訓模塊 |
塊 |
1 |
掛箱一 |
音樂噴泉/搶答器/基礎實驗四層電梯的PLC控制/中間繼電器 |
|
4. |
掛箱二 |
裝配流水線/交通信號燈/自動供水/天塔之光加工中心刀具庫/洗衣機自動控制 |
|||
|
5. |
塊 |
1 |
掛箱三 |
自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機 |
|
|
6. |
塊 |
1 |
掛箱四 |
自動成型系統/機械手控制/溫度控制/直流電機控制郵件分檢系統/步進電機的控制 |
|
|
7. |
PLC主機掛箱 |
個 |
1 |
FX3U-48MR |
|
|
8. |
PLC編程軟件及演示程序 |
套 |
1 |
|
|
|
9. |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
|
10 |
實驗導線 |
條 |
40 |
紅色Ф4自鎖線（60CM） |
|
