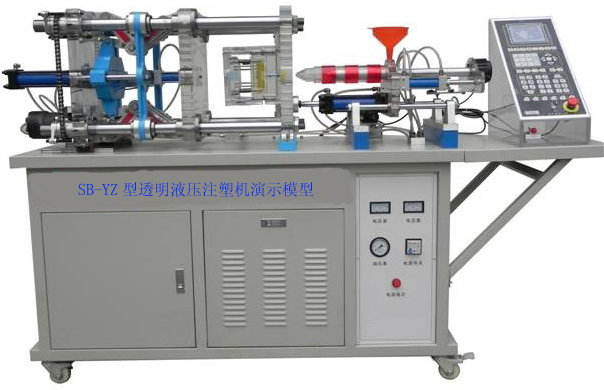

SB-YZ型透明液壓注塑機演示模型
一、概述
透明液壓注塑機演示模型是將注塑機的自動化過程進行詳細的分解及其注塑過程中各項動作進行分項演示的一款現代化教學設備。它包括注塑機在自動化的過程中的預塑、注膠、冷卻、開模、合模、頂出等基本動作，詳細直觀的呈現出各部分的結構及動作原理。
二、主要特點
1、機身全部采用進口有機玻璃制作，該有機玻璃材料耐腐蝕、抗磨性能好，長久不變色演示效果逼真，柜體采用 1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
2、控制多樣化：由F3800注塑機控制系統控制，可實現自動,手動相互切換。注膠、開模、合模、頂出及模具抽芯全部都是液壓控制。
3、本套設備中采用的液壓元件均采用工業型液壓元件，性能穩定，無噪音。
三、 教學目的
1、 實現注塑機自動化過程動態演示
2、 注塑機的工作原理
3、 注塑機的組成結構
4、 注塑機的電機控制系統
5、 液壓系統的組成
6、 澆注系統的作用和設計要求
7、 注塑模具抽芯機構
8、 模具冷卻水的循環過程
四、 技術參數
1、 工作油液：6#液壓紅油
2、 工作壓力：約2.0MPA
3、 交流電源：單相220VAC 50HZ
4、 直流電源：24VDC
5、 演示臺尺寸：1200x530x1350
6、 整機重量：約200kg
|
