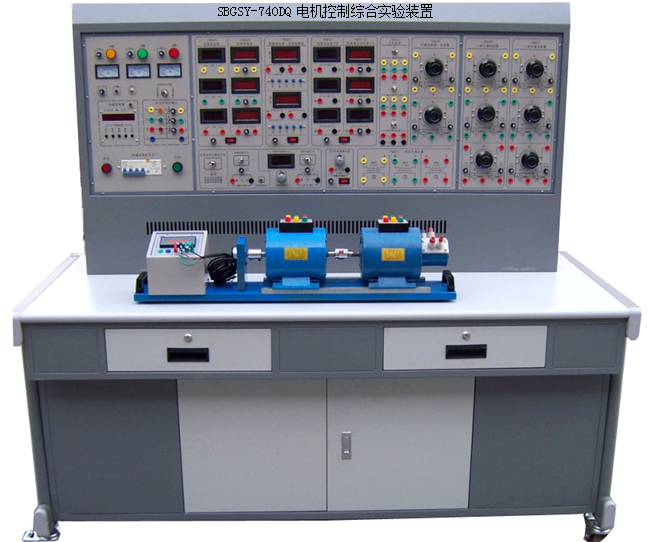

SBGSY-740DQ電機控制綜合實驗裝置
上海碩博科教設備有限公司的電機控制實訓室設備，電機控制實訓裝置主要承擔電氣自動化技術專業《電機應用與維修》《低壓電氣設備使用與維護》和機械制造專業、機電一體化技術專業《電工電子技術》課程實驗實訓教學任務。培養學生掌握電氣元件的布局、安裝、布線等動手能力和操作技能，掌握電工技能、電氣設備安裝與維修的專業知識和技能，掌握工作過程的知識以及形成電氣職業崗位的職業能力。也是初級、中級及高級維修電工技能培訓和考核的場所。
電機控制實訓室設備有電氣控制板、電機控制實訓臺、及配套工具儀器儀表等，并配備多媒體投影等先進教學設備，完全滿足實訓課程
“任務驅動、教學做一體化”的教學要求，規范學生操作等職業習慣，促進了學生綜合素質的提高。
電機控制綜合實驗裝置，電機控制技術專業實驗室設備，電氣自動化技術、生產過程自動化、機電一體化技術、實訓項目：直流電機的調速控制、交流電機的調速控制、培養能力：使學生掌握直流電機各繞組冷態電阻.絕緣電阻的測定，直流電機起動機轉速測定。掌握他勵直流發電機空載特性及外特征，他勵電動機固有實驗。
本裝置能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。裝置設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
一、產品特點
1、綜合性強：即能完成“電機拖動”實驗，還可擴展電氣控制技術實驗。
2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3、電機導軌采用不銹鋼制造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。
4、用“校正直流測功機”測原動機輸出功率，完全克服了以往“渦流測功機”死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。
5、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。
6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。
二、技術性能
1、輸入電源：三相四線380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1.5KVA
4、重 量：300Kg
5、外形尺寸：1600×750×1300（mm）
三、實驗項目：
（一）直流電機實驗
1、認識實驗
2、直流并勵電動機
3、直流電動機啟動：串電阻啟動、降壓啟動
4、直流電動機改變轉向的方法
5、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
6、直流發電機實驗
（二）異步電動機實驗
1、三相繞線式異步電動機定子電阻的測試
2、三相異步電動機空載實驗：測取空載時電壓U0，電流I0、三相功率P0，繪制空載特性曲線
3、三相異步電動機短路實驗：測取短路時電壓UK，電流IK、功率PK，繪制短路特性曲線
4、三相異步電動機參數的求取
5、三相異步電動機在各種運行狀態下的機械特性
6、單相異步電機試驗
（六）電氣控制實驗項目
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
四、裝置的基本配備
（一）實訓屏（鐵質雙導亞光密紋噴塑，鋁質面板）
1、交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源（配有一臺三相同軸聯動自耦調壓器，功率1.5KVA）。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。
2、勵磁電源：直流220V/0.5A，具有短路保護
3、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護
4、連續可調交流電源：0-240V連續可調，具有短路保護
5、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
6、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。
7、測量儀表
（1）直流數顯電流表四只：量程2000mA，0.5級
（2）直流數顯電壓表二只：量程300V，0.5級
（3）交流數顯電流表三只：量程3A，0.5級
（4）交流數顯電壓表三只：量程500V，0.5級
（5）智能型功率、功率因數表二只：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。
8、三相轉換開關二組，單相轉換開關一組
9、三相可調電阻器（三組90Ω×2/1.3A）
10、三相可調電阻器（三組900Ω×2/0.41A）
（二） 電氣控制實驗?zāi)K：
GSY-01 繼電控制實驗箱一；
GSY-02 繼電控制實驗箱二；
GSY-03 繼電控制實驗箱三；
GSY-04 繼電控制實驗箱四；
GSY-05 繼電控制實驗箱五；
GSY-06 繼電控制實驗箱六；
GSY-07 繼電控制實驗箱七；
GSY-08 繼電控制實驗箱八；
安全導線：采用高可靠護套結構手槍插連接法，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點。
電機
1、DQ07直流復勵發電機（（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）
2、DQ09直流并勵電動機（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
3、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
4、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率120W ,電流0.6A，絕緣等級E）
5、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
6、DQ15單相電容啟動異步電機 （220V，90W）
（五） 實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。
